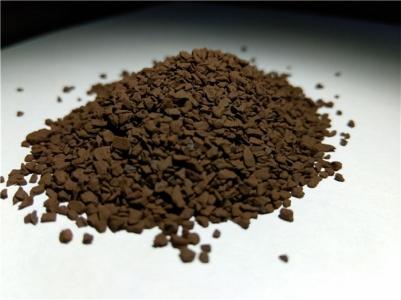

在錳砂濾料的制造工藝過程中，有一個(gè)篩分的環(huán)節(jié)，在實(shí)際生產(chǎn)中由于操作人員未定期檢查、清洗濾網(wǎng)等不當(dāng)操作，造成濾網(wǎng)破損嚴(yán)重，進(jìn)而導(dǎo)致錳砂濾料成品顆粒不均。對此，我們要對通過篩網(wǎng)的錳砂濾料半成品進(jìn)一步的試驗(yàn)篩分。其步驟如下：
稱取干燥的錳砂濾料樣品100g，置于一組試驗(yàn)篩(按篩孔由大至小的順序從上到下套在一起)的上一只篩上，底盤放在下部。然后蓋上頂蓋。在行程
140mm、頻率150次/min的振蕩機(jī)上振蕩20min，以每分鐘內(nèi)通過篩的樣品質(zhì)量小于樣品的總質(zhì)量的0.1%作為篩分終點(diǎn)。然后稱出每只篩上截留
的錳砂濾料質(zhì)量，按表A1填寫和計(jì)算所得結(jié)果，并以表A1中篩的孔徑為橫坐標(biāo)，以通過該篩孔錳砂濾料樣品的百分?jǐn)?shù)為縱坐標(biāo)繪制篩分曲線。根據(jù)篩分曲線評定
天然錳砂濾料的粒徑是否符合要求，或確定錳砂濾料的有效粒徑和不均勻系數(shù)。
液面覆蓋球的原料是聚丙烯，經(jīng)過收縮就成圓形塑料的填料，液面覆蓋球有穩(wěn)定的重心的，其每個(gè)邊都會(huì)重疊的，且覆蓋的效果也是非常好的。
表中：m——天然錳砂濾料樣品的總質(zhì)量，g。
m8=m7+m6
m9=m8+m5=m7+m6+m5
m10=m9+m4= m7+m6+m5+m4
m11=m10+m3= m7+m6+m5+m4+m3
m12=m11+m2= m7+m6+m5+m4+m3+m2
推薦：錳砂濾料電位滴定法測錳含量
